Opis HF radio teleprinterskog sistema RTpS-400/2

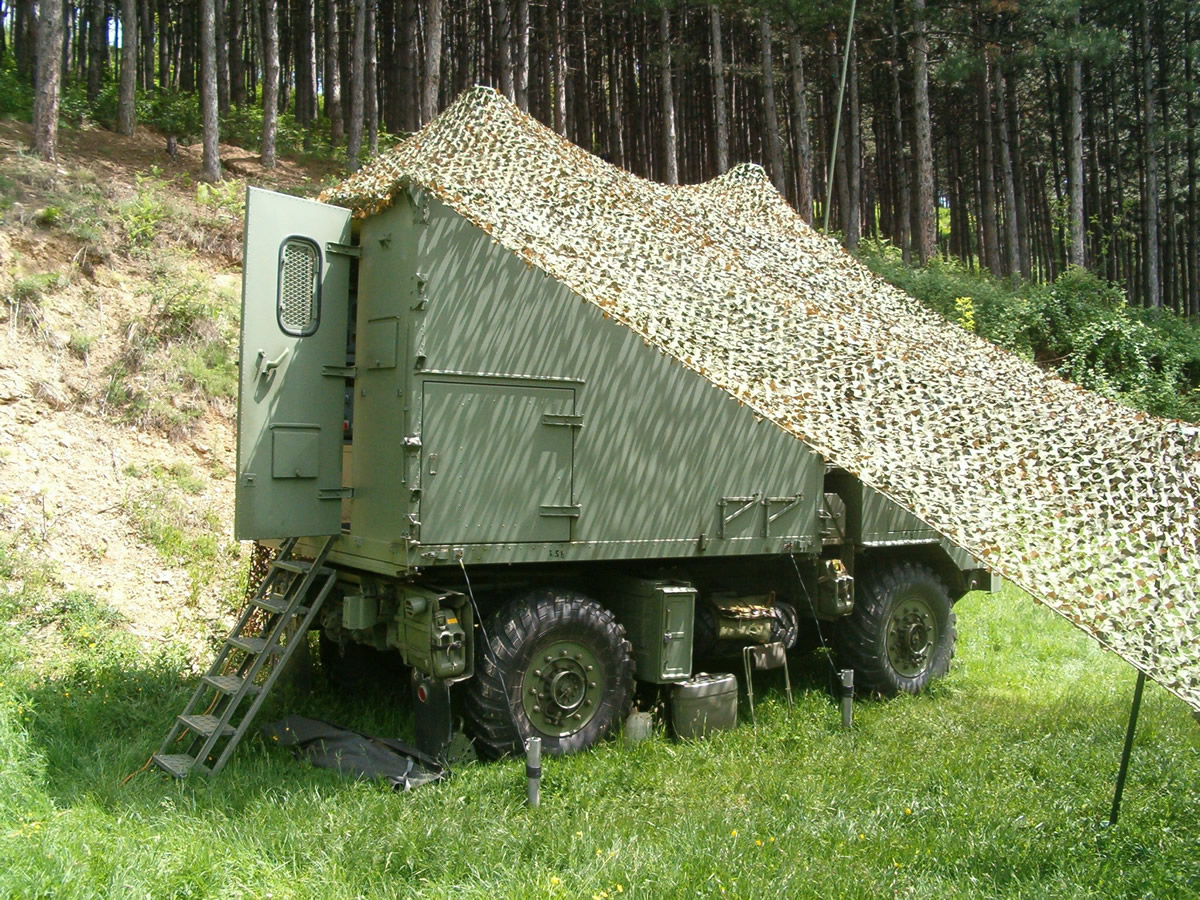

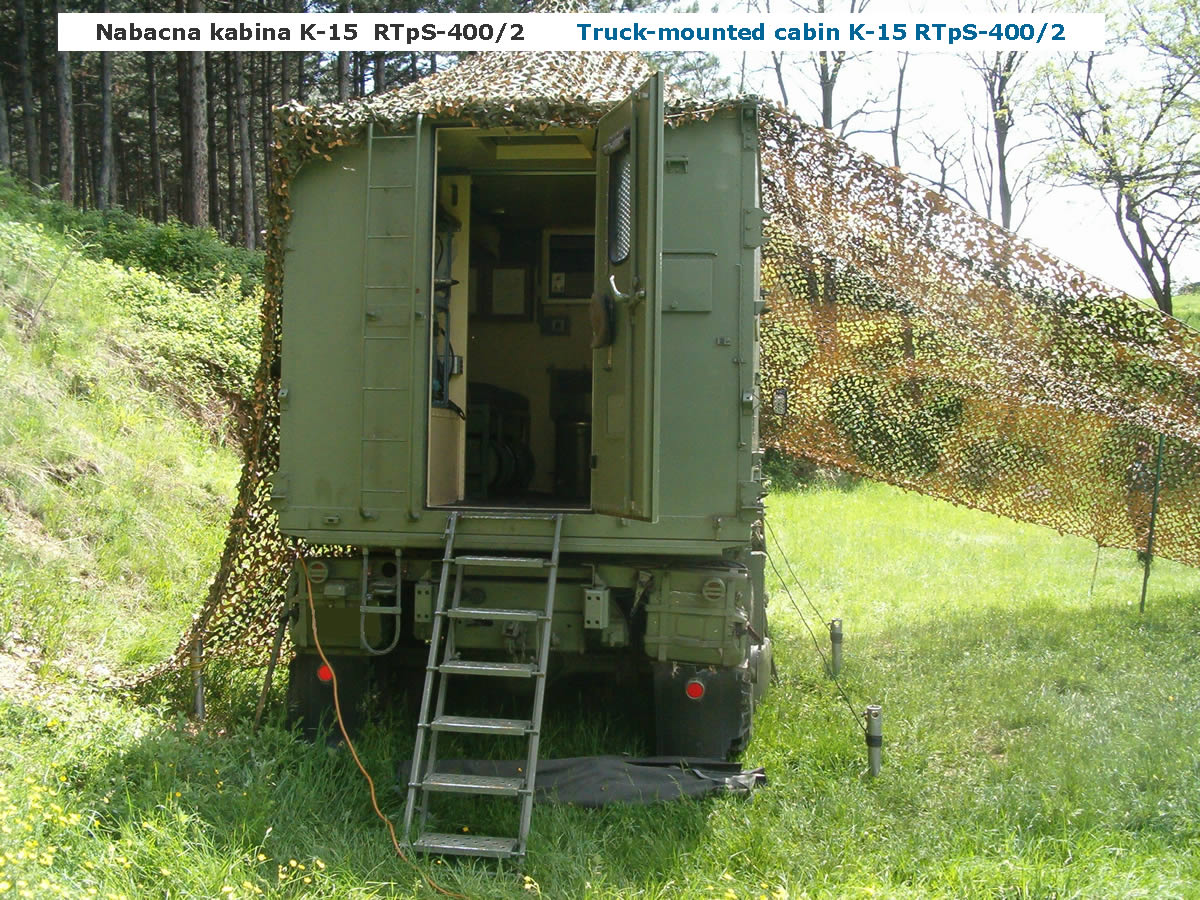

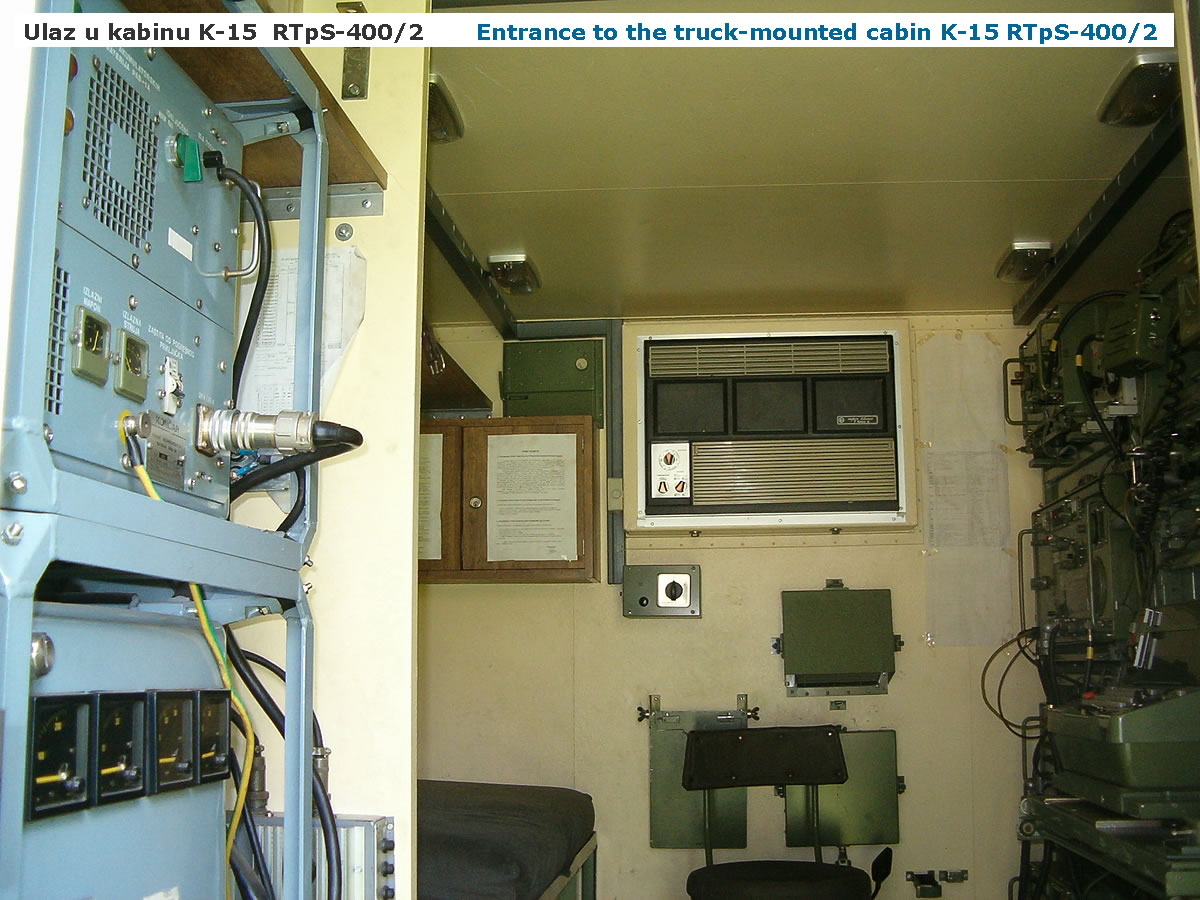

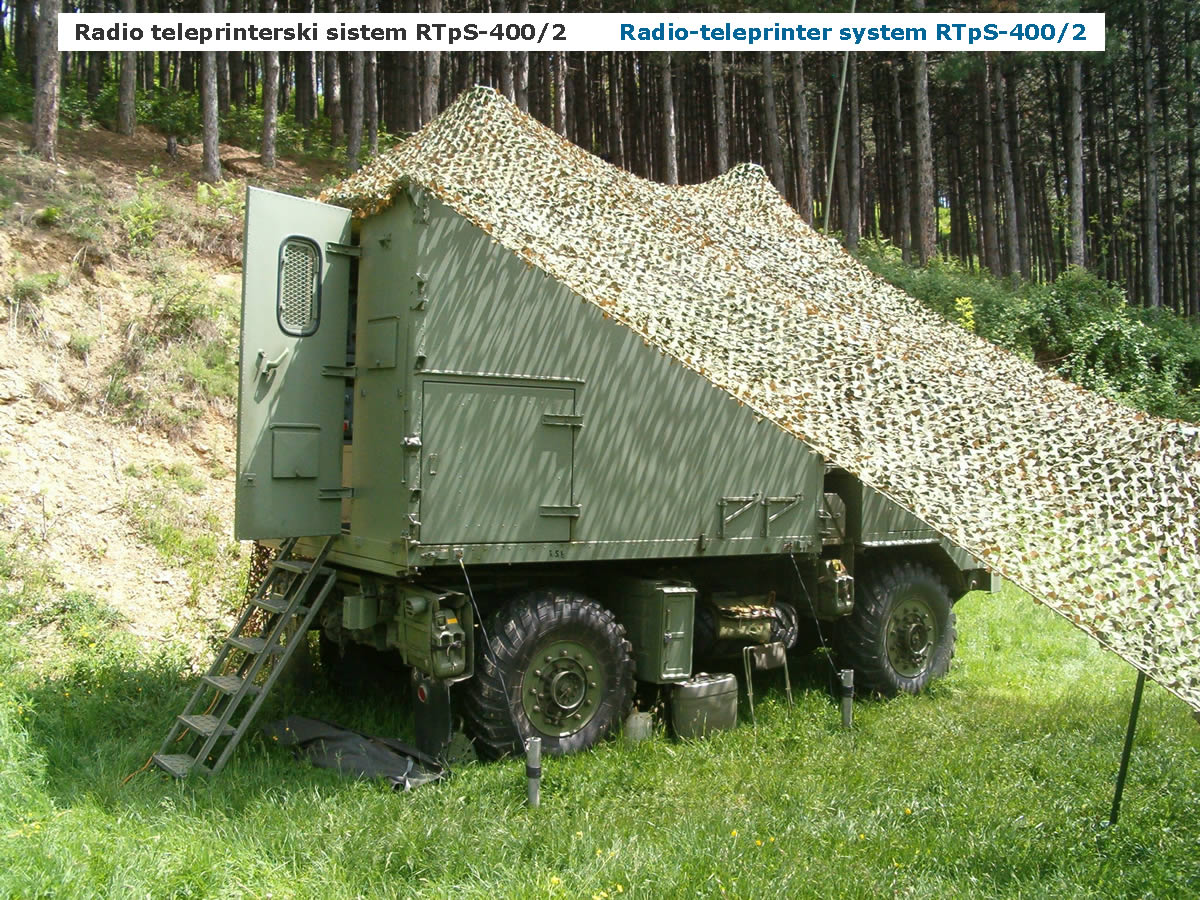

Radio-teleprinterski sistem RTpS-400/2 ugrađen je u nabacnu kabinu K-15 motornog vozila TAM-110 T7 BVi bio je savremenija verzija u odnosu na RTpS-400/1 (na vozilu TAM-5000D). Pored osnovnog rada u simpleksu sistem je obezbeđivao puni dupleksni prenos informacija u HF frekventnom opsegu od 2MHz do 12Hz, kada se sa njim upravljalo sa daljine iz prijemnog centra veze. Sa prijemnim centrom se povezivao koaksialnim kablom KS-140 na udaljenosti do 1,5Km.

Postojala je i mogućnost rada u pokretu kad bi se njegova primo-predajna štap antena AT-26 zategama savila unazad a napajanje je vršeno sa njegovim dizel agregatom AD-3.7 koji je izvučen iz svog boksa i učvršćen na nosače - sanke. Ovo je korišćeno u krajnjoj nuždi prilikom brzog premeštanja jer je agregat bio isturen i mogao je biti oštećen. Buka od agregata u kabini je bila ogromna.

Vrste rada su bile SSB (LSB) i AM telefonija, telegrafija Morzeovim kodom CW, teleprinterska telegrafija RTTY. Izlazna snaga predajnika u celom opsegu iznosi 450W za CW I RTTY, 500W pep za SSB i 120W za AM vrstu rada. Na nižim frekvencijama išla je i do 600W pep.

Za posadu ovog sistema pažljivo su birani samo najbolji vojnici radio-teleprinterske specijalnosti. Bez ikakvog preterivanja, ti ljudi su predstavljali samu elitu i ponos čitavog roda veze. Ta neraskidiva veza sa tehnikom i profesijom živi i danas, i nakon dugog niza godina, svaki bivši član posade s ponosom ističe da je svoj vojnički rok proveo upravo na Radio teleprinterskom sistemu RTpS-400.

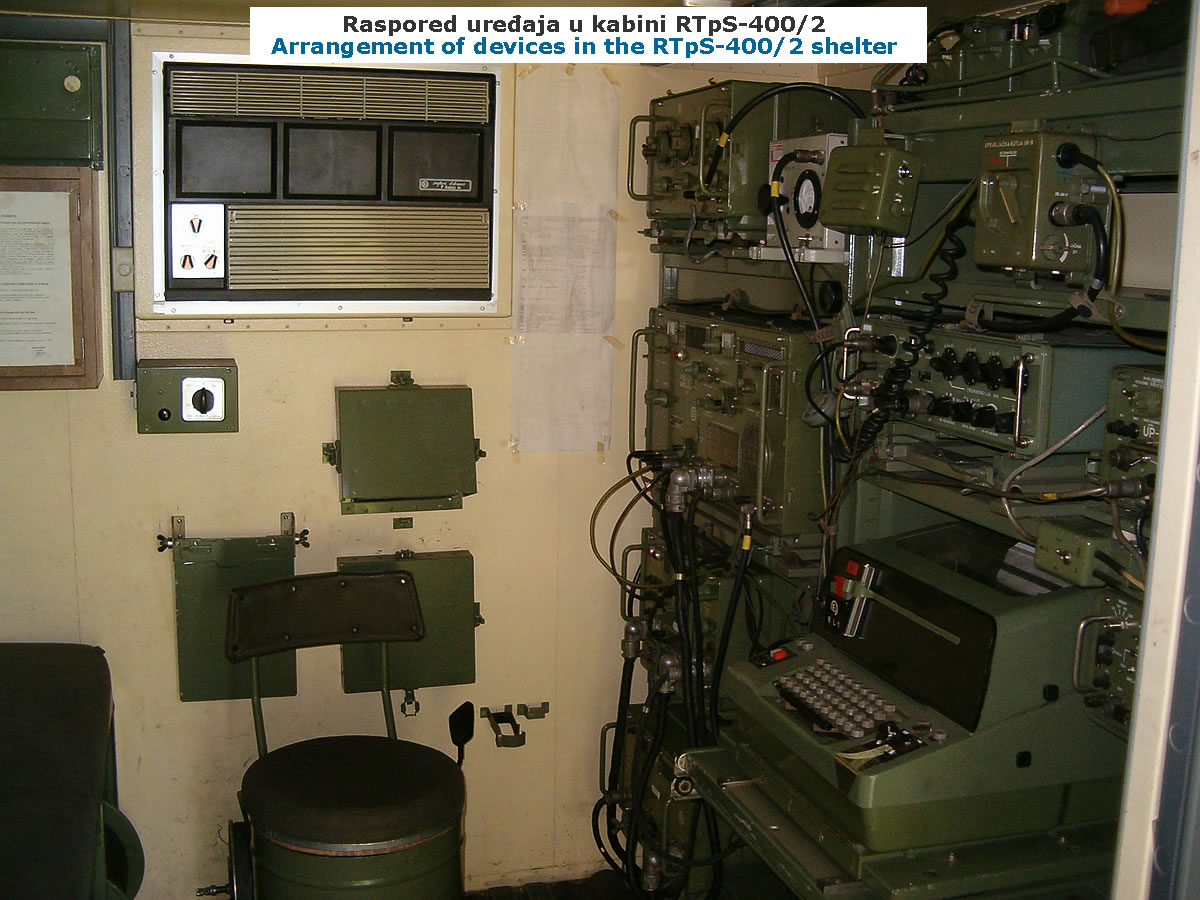

° Funkcionalne celine, uređaji i sastavni delovi kompleta RTpS-400/2:

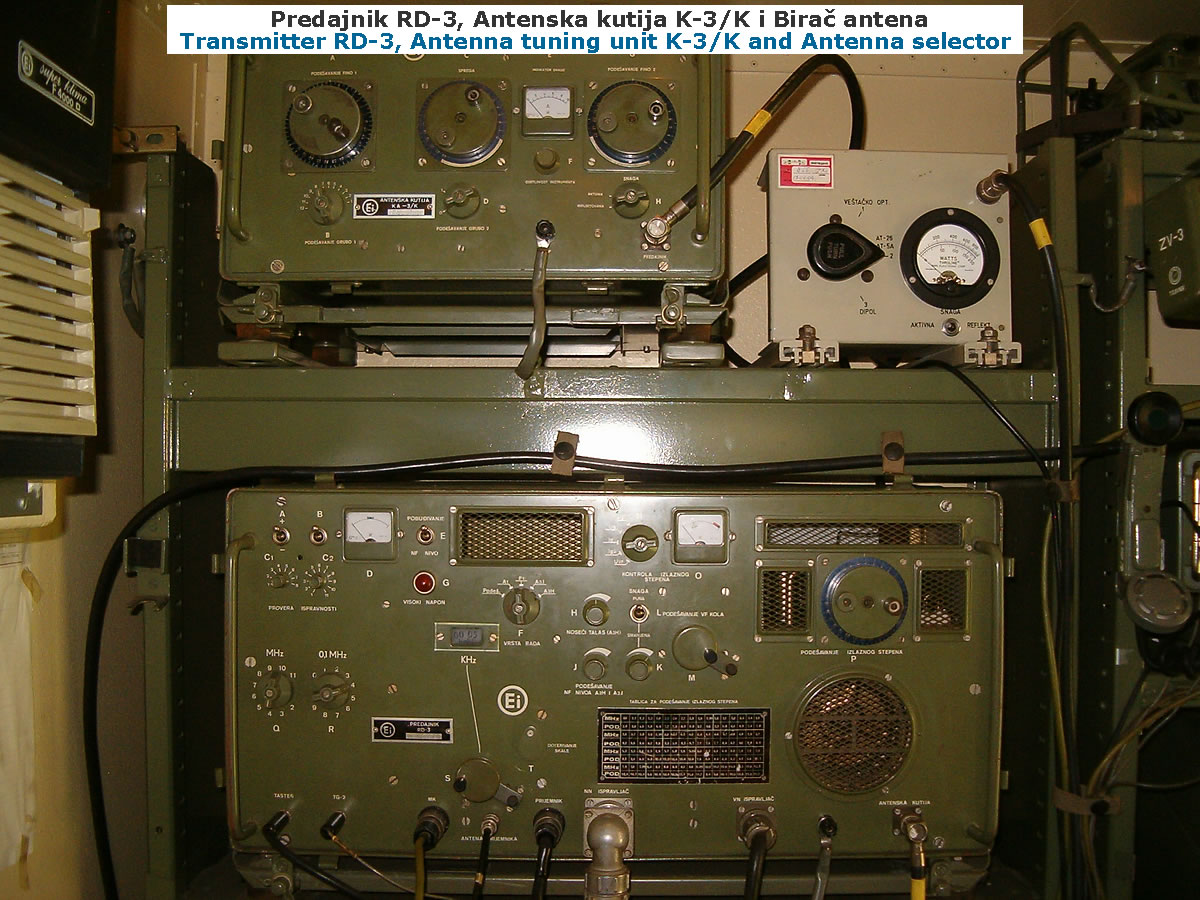

Predajni deo	Predajnik RD-3/BGD izgrađen u tehnologiji elektronskih cevi. VFO oscilator mu je u odnosu na stariji Predajnik RD-3 termički stabilizovan i dodat je displej koji je pokazivao frekvenciju u KHz (0-100KHz). Anodni napon za izlazne cevi (2 x 4CX300A) obezbeđivao je Visoko naponski ispravljač MI-11, a ostale napone Nisko naponski ispravljač MI-12. Za podešavanje izlaznog stepena predajnika na antenu služola je Antenska kutija K-3. Izbor antene je vršen Biračem antena a tačnost predajne frekvencije kontrolisana je Brojačem frekvencije F4-3

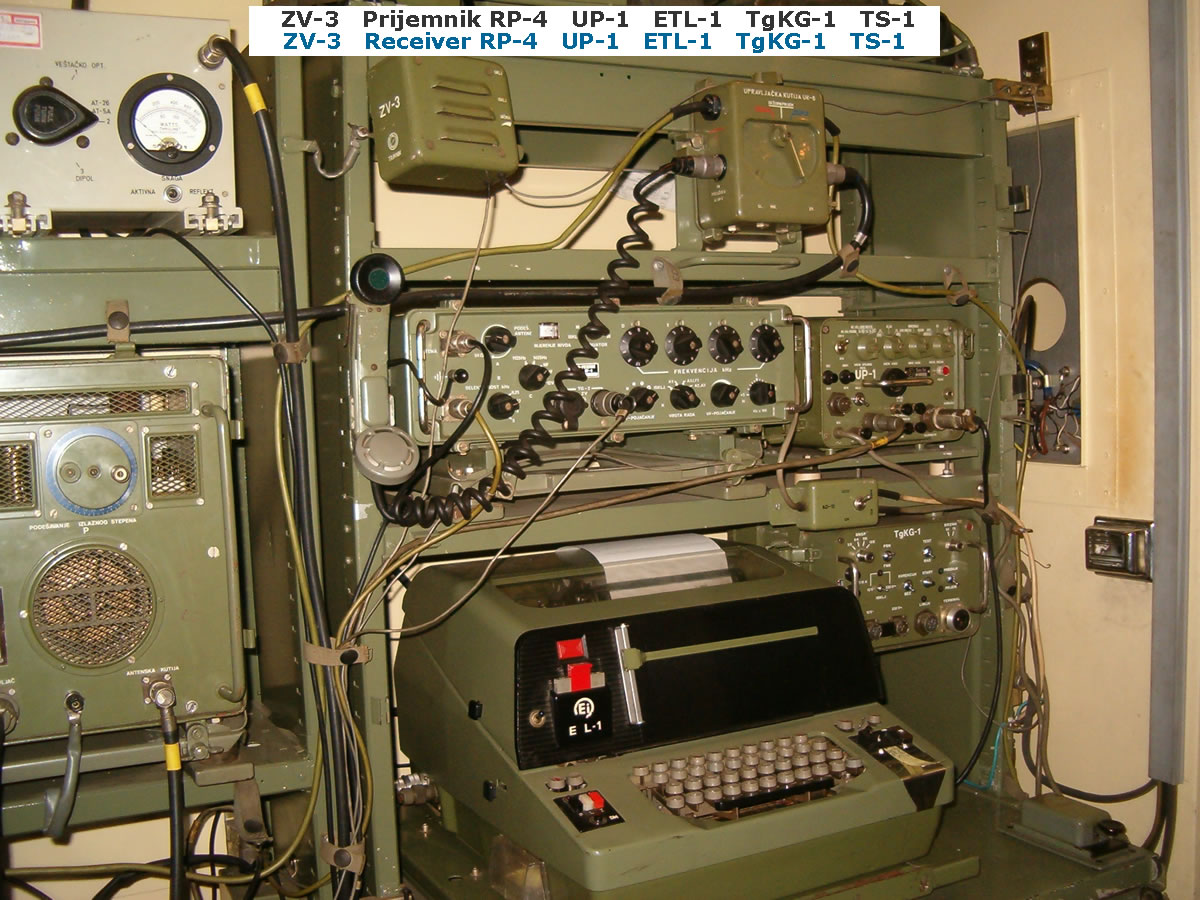

Prijemnik i VHF uređaj	Za prijem je bio zadužen HF radio-prijemnik RP-4 proizvodnje RIZ Zagreb, a za službene VHF veze VHF radio uređaj RU-2/1. Oba uređaja su se napajala iz Nisko naponskog ispravljača MI-12 ili jednosmernim naponom iz akumulatorske baterije kabine K-15 24V (2 x 12V/135Ah olovni akumulatori).
Telefonsko telegrafski uređaji i pribor	Za prijem i slanje teleprinterske telegrafije RTTY služio je Elektronski teleprinter ETL-1 proizvodnje EI Niš. Kao teleprinterski modem korišten je Uređaj za upravljanje UP-1. Pri prijemu korekciju grešaka vršio je Telegrafski korektor grešaka TgKG-1. Za prijem i predaju telefonije i morzeove telegrafije služio je pribor: Telegrafski taster TS-1, Mikro-telefonska kombinacija MTK-1, Slušalice SL2 i Zvučnik ZV-3. Za telefonsku žičnu službenu vezu u kompletu su dva Induktorska telefonska aparata M-63.
Antene	Žičana primopredajna antena AT-5A upotrebljavana je kao četvrttalasna antena za rad u opsegu od 2MHz do 12MHz, Primopredajna štap antena AT-26, Širokopojasna prijemna antena AT-37 i Primopredajna štap antena AT-59 za VHF radio uređaj RU-2/1.

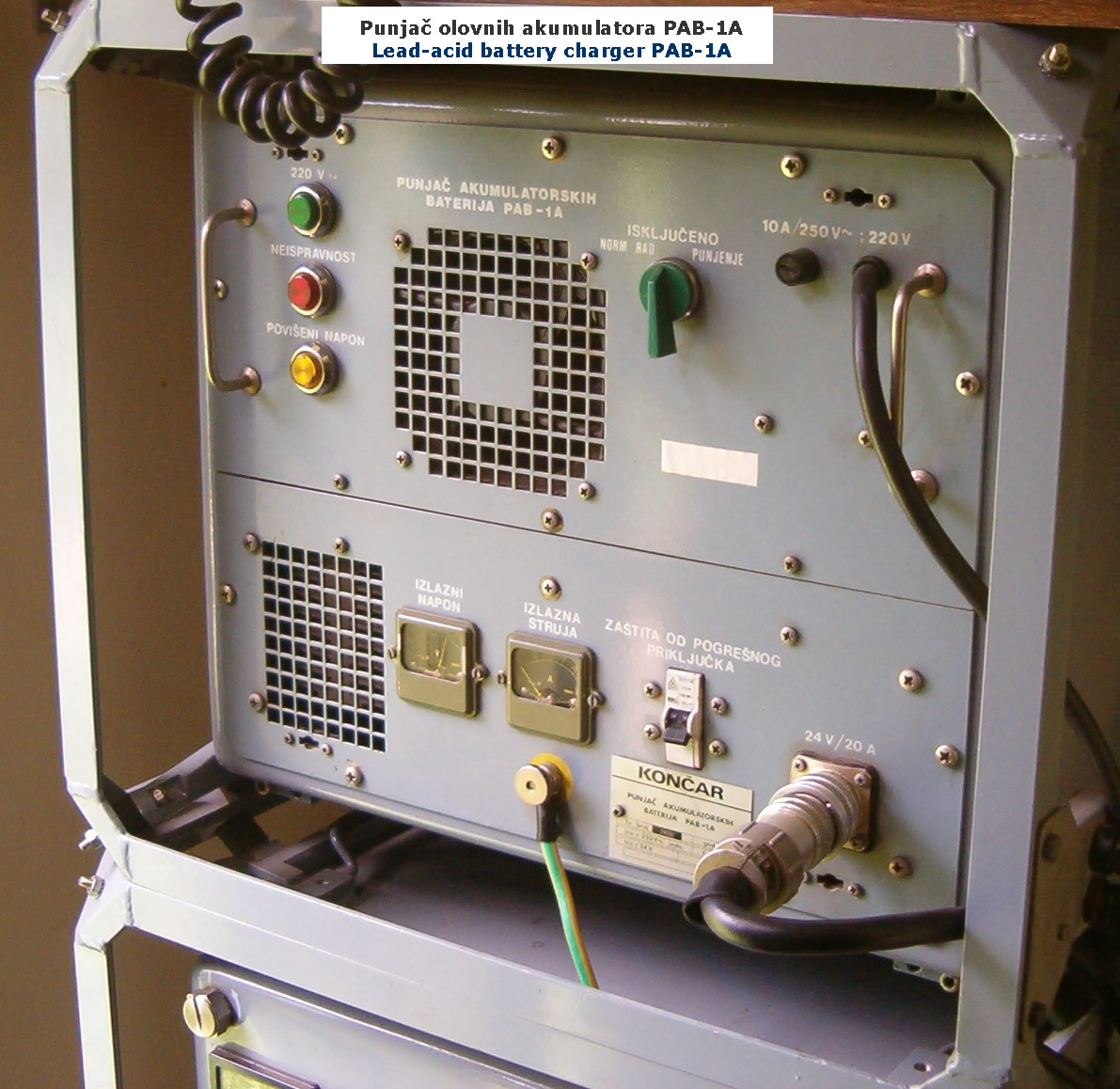

Napajanje	Sistem se napajao naizmeničnom strujom napona 220V/50Hz iz svog dizel agregata AD-3.7 ili električne mreže. Potrošnja RTpS-400/2 iznosila je 3.5 KVA, a agregat AD-3.7 mogao je da obezbedi 3.7 KVA u stalnom radu.Takođe kad nije radio agregat sistem se napajao i jednosmernim naponom od 24V iz akumulatorske baterije nabacne kabine K-15 (2x12V 135Ah olovni akumulatori). Punili su se preko punjača PAB-1A.
Linijski pribor	Kabal koaksialni KS-140 6 kalemova ukupno 1500m dužine, Dvožilni poljski telefonski kabal PTK-56 2 kalema ukupno 500m dužine i doboš DB-4.

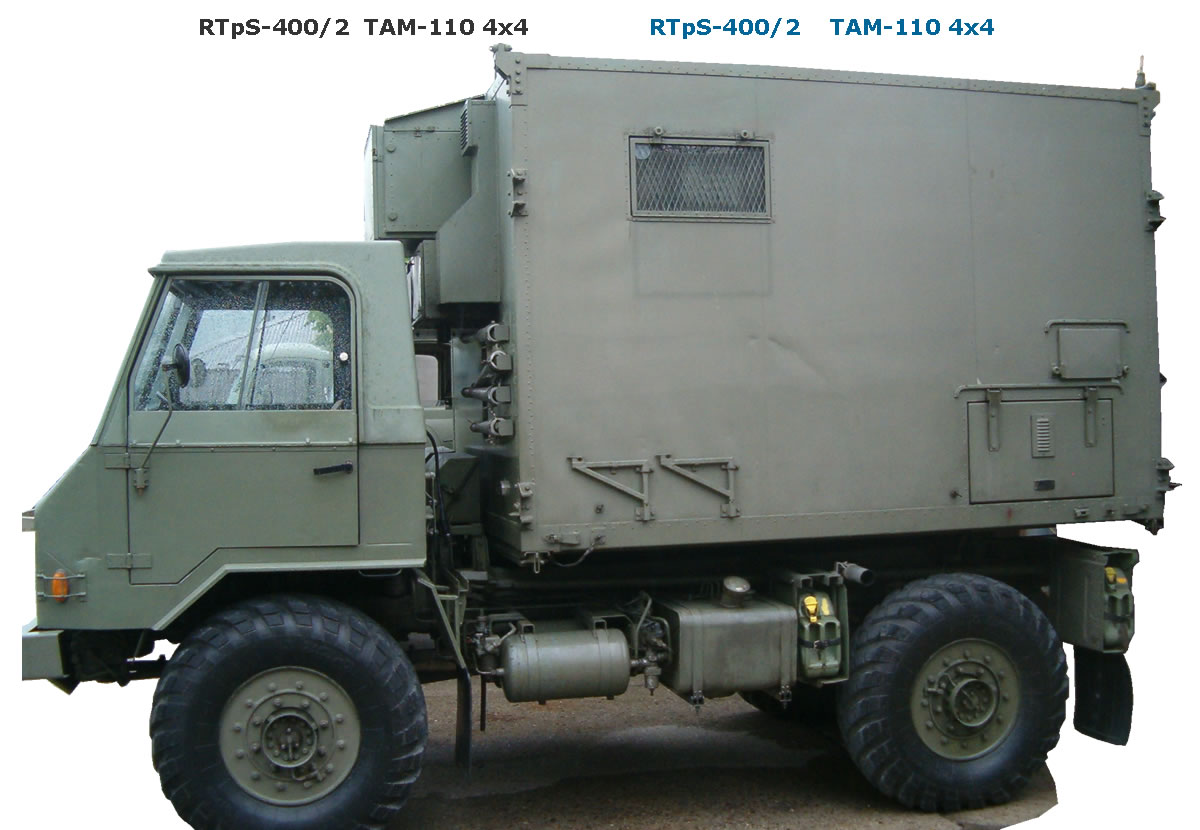

Ostalo	Motorno vozilo TAM-110 T7 BV 4x4 sa nabacnom kabinom K-15, Uređaj za klimatizaciju F4000D, Uređaj za zagrevanje JUGOVEBASTO, Razvodni ormar ORP-3, Transformator rastavni, 4 uzemljivača ZM-1 i kablovi: spojni, energetski i koaksialni.
