Prvi komunikacioni uređaji korišćeni u vojne svrhe bili su telefonsko-telegrafski uređaji. Teško možemo zamisliti komandovanje milionskim armijama u 1. svetskom ratu bez upotrebe telegrafa i telefona. Takođe, prvi uređaji veze proizvedeni u domaćim fabrikama posle 2. svetskog rata bili su induktorska telefonska centrala MP-10 i poljski telefon PTI-49, koji spadaju u ovu kategoriju.

Žičane veze u Jugoslovenskoj Narodnoj Armiji činile su okosnicu sistema veza i na njih su se oslanjale radio i radio-relejne veze. Delile su se na stacionarne i pokretne. Stacionarne žičane veze koristile su komercijalna tehnička rešenja i pratile razvoj "civilne telefonije". Bile su visoko integrisane u državni telekomunikacioni sistem bivše Jugoslavije. Pokretne žičane veze služile su za vezu između jedinica i komandi na terenu, kao i da uspešno zamene, borbenim dejstvima protivnika, oštećene i uništene delove stacionarnog sistema.


Tabelarni pregled telefonsko-telegrafskih uređaja
(ako kliknete mišem na oznaku uređaja omogućeno vam je brzo kretanje na stranici)

OZNAKA
OPIS UREĐAJA
POREKLO
  * Morzeov telegrafski aparat
Jugoslavija
  * Poljski induktorski telefonski aparat
Jugoslavija
  * Poljski induktorski telefonski aparat
Jugoslavija
  * Poljski induktorski telefonski aparat
SAD (USA)
  * Poljski induktorski telefonski aparat
SSSR (Rusija)
  * Poljska induktorska telefonska centrala
Jugoslavija
  SB-22/PT * Poljska induktorska telefonska centrala SAD (USA)
  ITC-10 * Poljska induktorska telefonska centrala Jugoslavija
  * Induktorska telefonska centrala
Jugoslavija
  * RFT teleprinter na list
Istočna Nemačka
  * Siemens teleprinter na traku
Zapadna Nemačka
  * Siemens teleprinter na list
Zapadna Nemačka
  * EI Niš elektronski teleprinter na traku
Jugoslavija
  * EI Niš elektronski teleprinter na list
Jugoslavija
  * Telegrafski primopredajnik (1225Hz-1325Hz)
Jugoslavija
  * Telegrafski primopredajnik (1125Hz-1425Hz)
Jugoslavija
  * Uređaj za upravljanje radio-teleprinterskim sistemom
Jugoslavija
  FNT-5 * Višekanalni telefonski uređaj Jugoslavija

Opis telefonsko-telegrafskih uređaja

Morze aparatMA-1 Morzeov telegrafski aparat

Uređaj koji je proizvela "Industrija precizne mehanike Beograd" 1945. godine. Namenjen je bio za predaju i prijem saopštenja Morzeovom telegrafijom po žičnim linijama. Prijem je vršen na papirnu traku koju je pokretala elektronika realizovana elektronskim cevima. Poreklo: Jugoslavija.

Vrati se na vrh strane

Induktorski telefonski aparat M-63

telefon M-63Svaki vojnik a posebno vezista i radio-operator se morao sresti sa ovim telefonom. Proizvela ga je slovenačka "Iskra" početkom 1960-ih godina. Kao uzor su im služila američka TA-314 serija poljskih vojnih telefona.

ITA M-63Prvenstveno je namenjen za održavanje telefonske veze preko poljskih žičnih linija na daljinama do 30Km. Mogao se povezivati, preko odgovarajuće priključne kutije, na ručne telefonske centrale LB (lokalna baterija) i CB (centralna baterija) sistema. Uz dodatni brojčanik BN-1 priključivao se na automatsku telefonsku centralu. Posebno zanimljiva vrsta rada je upravljanje radio-uređajem sa daljine po poljskoj žičnoj liniji PTK-56 na daljinama do 10km. Pozivni napon se dobijao okretanjem ručice induktora i iznosio je naizmeničnih do 115V/25Hz, a mikrofon se napajao sa dve baterije R-20 (3V). Poreklo: Jugoslavija.

Pogledajte fotografije ovog uredjaja
Preuzmite električnu šemu ovog uređaja
Preuzmite Uputstvo - Pravilo ovog uređaja
Vrati se na vrh strane

telefon PTI-49Poljski telefonski aparat PTI-49

Induktorski telefonski aparat PTI-49 je proizvod domaće namenske industrije iz 1949 godine. Služio je za održavanje telefonske veze u svim jedinicama JA i JNA po poljskim linijama na daljinama do 40km. Povezivan je na na telefonske centrale LB (lokalna baterija) sistema. Kućište mu je bilo izrađeno od tvrdog bakelita. Napajao se naponom od 1,5V iz baterije tipa R-20. Sredinom 60-ih godina je izbačen iz upotrebe i zamenjen savremenijim rešenjem, telefonskim aparatom M-63. Poreklo: Jugoslavija.

Vrati se na vrh strane

telefon EE-8BPoljski telefonski aparat EE-8B

Poljski telefon EE-8B proizveden je 1944. godina i njime je bila opremljena Američka vojska. Jugoslovenska armija je telefon EE-8B dobila kao deo američke pomoći 1949. godine. Namenjen za održavanje telefonske veze preko poljskih žičnih linija na daljinama do 30Km. Pripada grupi poljskih telefona LB (lokalna baterija) sistema. Napajao se sa dve baterije naponom od 3V.

Američka armija je ovaj telefon poslednji put koristila u Vjetnamskom ratu, a JNA ga je izbacila iz upotrebe 60-ih godina i zamenila telefonom M-63. Poreklo: SAD (USA).



Induktorski telefonski aparat TA-57

telefon TA-57Poljski telefonski aparat TA-57 napravljen je u Sovjetskom Savezu sredinom 50-ih godina. Pri kupovini radio-sistema srednje i velike snage od Sovjetskog Saveza početkom 60-ih godina Jugoslovenska Narodna Armija je uvezla i ovaj telefon jer je bio u njihovom kompletu. Telefon TA-57 je služio za održavanje telefonske veze u poljskim usovima na daljinama do 40km. Mogao se povezivati na telefonske centrale LB i CB sistema. Takođe sa njim se moglo upravljati radio-uređajem po dvožilnoj poljskoj liniji. se najčešće mogao naći u uvezenim ruskim sistemima. Napajao se naponom od 1,5V iz baterije tipa R-20. Poreklo: SSSR (Rusija).

Preuzmite električnu šemu ovog uređaja
Vrati se na vrh strane

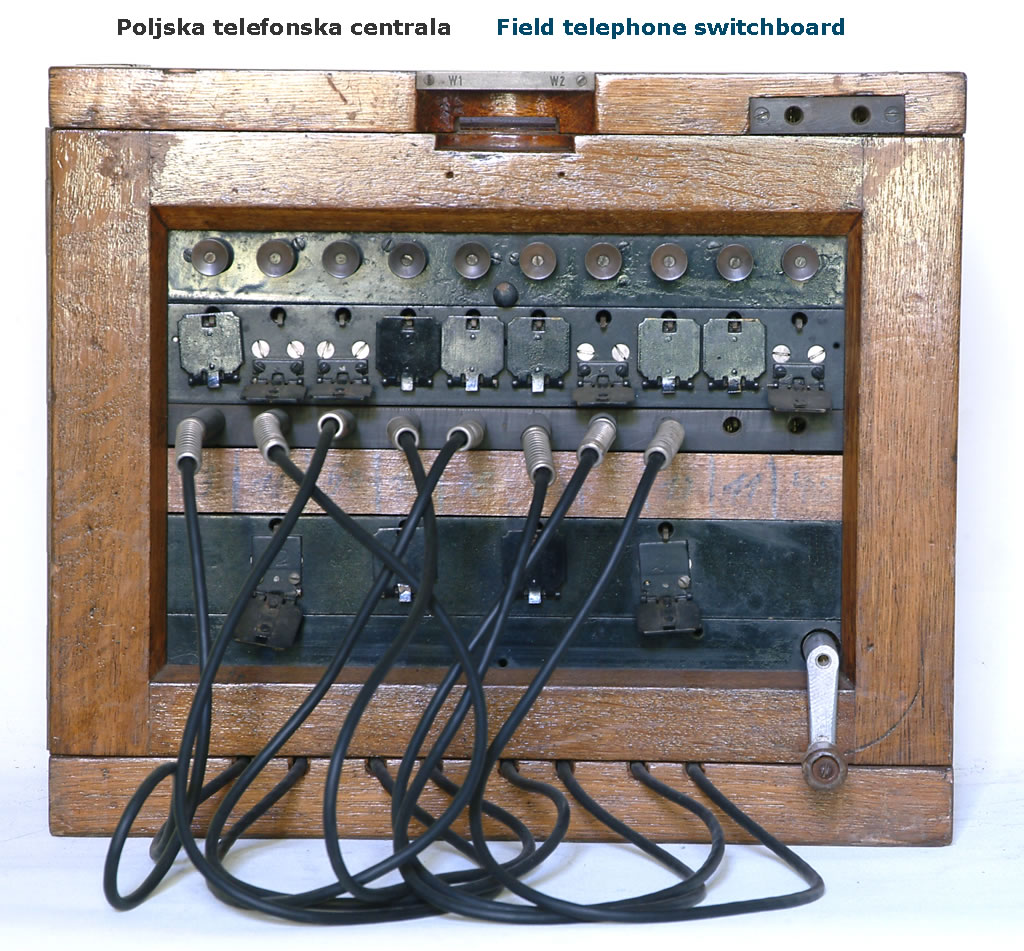

Induktorska telefonska centrala MP-10

centrala MP-10MP-10 je jedan od prvih domaćih uredjaja proizvedenih neposredno posle II svetskog rata. Bila je namenjena za ručno prespajanje poljskih telefonskih veza. Na nju se moglo priključiti 10 linija, a istovremeno voditi 5 razgovora. Za prijem induktorskog poziva i odjavu razgovora centrala MP-10 je imala numeratore, a za zvucnu signalizaciju priključivalo se zvono za jednosmernu struju. Kućište je bilo izrađeno od drveta a specifičnost je bila da nije imala ugrađen telefon poslužioca već se spolja priključivao PTI-49 ili M-63. Radisti su se sa njom obično sretali u kompletu malih komandno-štabnih kola (MKŠK - vozilo veze komandanta bataljona). Poreklo: Jugoslavija.

Vrati se na vrh strane

Induktorska telefonska centrala SB-22/PT

Prenosna induktorska centrala SB-22/PT proizvedena je u SAD krajem 40-ih godina, i njom su opremljene "Signal Corps" jedinice američke vojske, gde je služila kao jedna od osnovnih telefonskih centrala LB sistema na taktičkom nivou. Jugoslovenska vojska je ovu centralu dobila od SAD kao vojnu pomoć i uvrstila je u naoružanje jedinica veze Induktorska telefonska centrala SB-22/PToko 1950. godine.

Centrala je služila za ručno prespajanje do 12 telefonskih učesnika LB (lokalna baterija) sistema. Indikacija poziva je bila zvučna i mehanička, a pozivanje učesnika je vršeno induktorom naizmeničnog napona 90-100V/ 20Hz. Napajanje mikrofona operatorske garniture vršeno je sa dve baterije napona 1,5V, a za osvetljenje prednje ploče korištene su još dve baterije. Poreklo: USA.

Preuzmite Uputstvo - Pravilo ovog uređaja
Vrati se na vrh strane

Induktorska telefonska centrala ITC-10

Centrala ITC-10Savremenije domaće rešenje induktorske telefonske centrale sa istom namenom kao i MP-10 - ručno prespajanje poljskih telefonskih veza. Kapacitet je takođe isti - 10 linija. Dodata je mogućnost spajanja na automatsku telefonsku centralu (ATC) i prespajanje LB učesničkih veza na ATC. Kućište ove centrale je izrađeno od duraluminijuma i kada se postavi prednji poklopac bila je hermetički zaštićena od vode. Telefon poslužioca, zvono, induktor i brojčanik bili su integralni deo centrale. Dodatno se priključivala samo mikro-telefonska kombinacija. Najčešće radio operatori su se sa njom sretali kao poslužioci MKŠK (Mala komandno štabna kola). Poreklo: Jugoslavija.

Preuzmite Uputstvo - Pravilo ovog uređaja
Vrati se na vrh strane

Induktorska telefonska centrala TlCi-10

Telefonska centrala TlCi-10Induktorska telefonska centrala TlCi-10 proizvedena je i ušla u opremu JNA 1980. godine. Namenjena je za ručno prespajanje do 10 učesnika (8 poljskih telefonskih veza i 2. veze sa automatske telefonske centrale).

Telefonska centrala TlCi-10Pri spajanju učesnika, u odnosu na starija rešenja MP-10 i ITC-10, ovde se koriste klizači. Rad sa klizačima je bio brži i manje su se habali od kablova za prespajanje. Centrala ima ugrađen telefon i brojčanik a prema potrebi se mogao priključiti posrednički telefon. Indikacija rada se vršila pomoću led dioda, a pozivanje ručnim induktorom. Napajala se baterijski - jednosmernim naponom od 6V (4 baterije R-20 od 1,5V). Kućište ove centrale takođe je izrađeno od aluminijuma i hermetički se zatvarala poklopcima, tako da je bila zaštićena od vode. Poreklo: Jugoslavija.

Vrati se na vrh strane

Teleprinter RFT-51-D2

teleprinter RFTOvaj teleprinter je proizveden u fabrici RFT u Istočnoj Nemačkoj 50-ih godina. Radio je brzinom od 50 boda i koristio široku teleprintersku papirnu traku. Nabavljen je sa namenom da bude školski teleprinter i njim su opremljene neke učionice za obuku teleprinterista i radio-teleprinterista. Karakterisala ga je veoma prosta konstrukcija, ali je imao dosta preciznu tastaturu. U jedinicama veze JNA mogao se ponegde naći sve do kraja 1991. godine.
Poreklo: Istočna Nemačka.

Vrati se na vrh strane

teleprinter T-68DTeleprinter Siemens T-68d

Teleprinter koji je "pisao na traku" i to je bio njegov veliki nedostatak jer je čitanje saopštenja sa papirne trake duge 5-6 metara bilo nepraktično. Ugrađivao se u prve primerke domaćeg radio-teleprinterskog sistema RTU-100, ali je kasnije ubrzo zamenjen zbog već navedenog nedostatka, a i zbog grešaka i zaglavljivanja u radu pri niskim temperaturama u poljskim uslovima rada. Kasnije, služio je u nekim jedinicama za obuku u kucanju. Proizveden je 1936. godine, a u naoružanju JA od 1945. godine. Poreklo: Nemačka.

Vrati se na vrh strane

Teleprinter Siemens T-100

Teleprinter T-100 radno mestoteleprinter T-100Ovaj Siemensov teleprinter bio je omiljen među radio-teleprinteristima, zbog kompaktnosti (napajanje je integrisano u sam teleprinter), vrlo kvalitetne izrade i precizne tastature (pravi predstavnik čuvene nemačke mehanike). Mogao se setovati na brzine od 50, 75 i 100 Boda. Ugrađivan je u domaće radio-teleprinterske sisteme a obavezno se mogao sresti u stacionarnim centrima veze. Poreklo: Nemačka.

Preuzmite Uputstvo - Pravilo ovog uređaja
Vrati se na vrh strane

Elektronski teleprinter ET-1

Teleprinter ET-1Teleprinter sa kojim se "Elektronska industrija" iz Niša uključila u proizvodnju "elektronskih" teleprintera 1972. godine. Konstruktorima su uzor bila nemačka rešenja, ali je jedan deo mehaničkih sklopova zamenjen savremenijim elektronskim po čemu je i dobio ime "elektronski". Veliki nedostatak mu je bio što je pisao na usku papirnu traku a proizveden je u vreme kada je to rešenje uveliko bilo zastarelo, zbog čega se nije dugo zadržao u upotrebi, već je zamenjen savremenijim teleprinterom ETL-1. Mogao se setovati na brzine od 50 i 75 Boda. Napajao se naizmeničnim naponom 220/110V. Ugrađivan je u domaći radio-teleprinterski sistem RTU-100 na početcima njegove proizvodnje. Poreklo: Jugoslavija.

Vrati se na vrh strane

Teleprinter ETL-1Elektronski teleprinter ETL-1

Proizvod domaće industrije (Elektronska industrija - Niš) proizveden je u velikom broju primeraka, zauzeo je 1981. godine mesto standardnog teleprintera u pokretnom sistemu veza. Predstavljao je kompaktno rešenje sa kućištem izrađenim od robusne plastike. Brzine telegrafisanja su mu bile 50, 75 i 100 Boda (U JNA se radilo sa 50 Boda). Radio-teleprinteristi su ocenjivali da mu je tastatura manje precizna i osetljiva u odnosu na Simemens T-100. Poreklo: Jugoslavija.

Preuzmite Uputstvo - Pravilo ovog uređaja
Vrati se na vrh strane

Telegrafski primopredajnik TG-1

Telegrafski primopredajnik TG-1 prvenstveno je bio namenjen da omogući telegrafisanje teleprinterom po dvožičnim ili četvorožičnim linijama neposredno između dva teleprintera ili posredno preko telefonske ili telegrafske centrale brzinama do 75 boda. Na njega se priključivao teleprinter kome je on obezbeđivao linijsku struju jacine 40mA Generator TG-1potrebnu za rad. Princip rada mu se zasniva na FSK (Frequency Shift Keying) metodi i jednosmerne impulse teleprintera pretvara u dva neizmenična signala i to: znakovni-bestrujni impuls u 1225Hz a rastavni-strujni impuls u 1325Hz. Frekventni pomak iznosi 100Hz.

Radisti su često koristili ovaj uređaj jer se zajedno sa teleprinterom nalazio na udaljenom ili izdvojenom mestu i preko njega se vršila primopredaja saopštenja i upravljanje radio-teleprinterskim primopredajnikom, do uvođenja Uređaja za upravljanje radio-teleprinterskim sistemom UP-1.

Izrađen je u tranzistorskoj tehnologiji a proizvela ga je "Elektronska industrija" iz Niša krajem 60-ih godina. Napajao se naizmeničnim naponom od 220/110V ili jednosmernim naponom 12V. Kućište mu je bilo od aluminijuma a u transportu se mogao hermetički zatvoriti prednjim poklopcem. Poreklo: Jugoslavija.

Vrati se na vrh strane

Telegrafski primopredajnik TG-2

Telegrafski primopredajnik TG-2 proizvela je "Elektronska industrija" iz Niša 1963. godine. Nalalazio se neposredno uz radio-teleprinterski primopredajnik i prvenstvena namena mu je bila da struje i bestrujne impulse teleprintera pretvori u signal pogodan za prenos preko radio uređaja i obezbedi linijsku struju za teleprinter. TG-2 je te signale Generator TG-2pretvarao u dva tona frekvencije 1125Hz i 1425Hz (pomak 300Hz) i omogućavao brzine rada do 75 Boda. Izrađen je u potpunosti u tranzistorskoj tehnologiji.

Druga namena mu je bila da omogući upravljanje sa daljine kad se spoji linijom direktno ili preko telefonske ili telegrafske centrale sa izdvojenom ili udaljenim mestom (obično na prijemnom radio centru sa koga je vršena primopredaja telegrama i saopštenja). Za ovo se morao povezati sa Telegrafskim primopredajnikom TG-1 i Telefonsko-telegrafskim filtrom FL-1, koji su se takođe nalazili u RTp sistemu. Napajao se naizmeničnim naponom od 220/110V ili jednosmernim naponom 12V iz zajedničkog akumulatora u sistemu. Kućište mu je bilo od aluminijuma i spolja, kad je zatvoreno poklopcem, od TG-1 se jedino razlikovalo po oznakama. Poreklo: Jugoslavija.

Vrati se na vrh strane

Uređaj za upravljanje radio-teleprinterskim sistemom UP-1

Uređaj UP-1 je takođe proizvela "Elektronska industrija" iz Niša oko 1982. godine. Kao što mu ime i kaže, služio je za upravljanje radio-teleprinterskim primopredajnikom neposredno uz uređaj ili sa daljine (izdvojenog ili udaljenog Prednja ploca UP-1mesta) preko dvožilne linije ili telefonskog kanala. Takođe je obezbeđivao i službenu telefonsku vezu između poslužioca RTp uređaja i poslužioca na udaljenom mestu po istoj liniji. U sebi je objedinio tri do tada korišćena telegrafska uređaja za tu namenu: telegrafski primopredajnik TG-2, telegrafski primopredajnik TG-1 i filter FL-1).

Uredjaj za upravljanje UP-1Upravljanje sa daljine se vršilo svim vrstama rada: nemodulisanom telegrafijom (CW), telefonijom (SSB i AM) i teleprinterskom telegrafijom (RTTY). Napajao je na sebe priključeni teleprinter linijskom strujom od 40mA. Prema liniji bio je kompatabilan sa TG-1 (frekvencija znakovnog-bestrujnog impulsa 1225Hz a rastavnog-strujnog impulsa 1325Hz, pomak 100Hz), a prema radio primopredajniku sa TG-2 (bestrujni impuls 1125Hz a strujni 1425Hz, pomak 300Hz). Brzina teleprinterske telegrafije iznosila je do 75 boda. Napajao se naizmeničnim naponom 220/110V ili jednosmernim naponom od 12V iz zajedničkog akumulatora u sistemu. Kućište mu je istovetno telegrafskom primopredajnicima TG-1 i TG-2. Poreklo: Jugoslavija.

Vrati se na vrh strane

Višekanalni telefonski uređaj FNT-5

Telefonski uredjaj FNT-5Višekanalni telefonski uređaj FNT-5 je jedan od prvih domaćih uređaja noseće frekvencije proizveden u slovenačkoj "Iskri" 1959. godine. Bio je namenjen za jednovremeni prenos do 4 telefonska kanala po 2-žičnoj ili 4-žićnoj liniji. Uz upotrebu telegrafskog filtra po ovim telefonskim kanalima radilo se i teleprinterskom telegrafijom.

Blok telefonskog kanala FNT-5Uredjaj se sastojao od 4 fizički odvojena bloka (tzv. kanala) koji su ugrađeni u aluminijumska kučišta. Blokovi se pri radu postavljaju jedan na drugi i međusobno utvrđuju kopčama. Telefonski kanali se frekventno multipleksiraju u opsegu od 3,7kHz do 29,3kHz (3,7-9,5kHz I kanal, 10,3-16,1kHz II kanal, 16,9-22,7kHz III kanal i 23,5-29,3kHz IV kanal). Za medjusobo frekventno razdvajanje telefonskih kanala korišćeni su klasični LC filtri, a uređaj je izrađen u tehnologiji elektronskih cevi. Napajao se naizmeničnim naponom od 220V.
Poreklo: Jugoslavija.

Vrati se na vrh strane
